MESIN BUBUT

Pengertian





Mesin Bubut adalah suatu Mesin perkakas yang digunakan untuk memotong benda yang diputar. Bubut sendiri merupakan suatu proses pemakanan benda kerja yang sayatannya dilakukan dengan cara memutar benda kerja kemudian dikenakan pada pahat yang digerakkan secara translasi sejajar dengan sumbu putar dari benda kerja. Gerakan putar dari benda kerja disebut gerak potong relatif dan gerakkan translasi dari pahat disebut gerak umpan.
Dengan mengatur perbandingan kecepatan rotasi benda kerja dan kecepatan translasi pahat maka akan diperoleh berbagai macam ulir dengan ukuran kisar yang berbeda. Hal ini dapat dilakukan dengan jalan menukar roda gigi translasi yang menghubungkan poros spindel dengan poros ulir.
Roda gigi penukar disediakan secara khusus untuk memenuhi keperluan pembuatan ulir. Jumlah gigi pada masing-masing roda gigi penukar bervariasi besarnya mulai dari jumlah 15 sampai dengan jumlah gigi maksimum 127. Roda gigi penukar dengan jumlah 127 mempunyai kekhususan karena digunakan untuk konversi dariulir metrik ke ulir inci.


Mesin bubut tahun 1911 menunjukkan bagian-bagiannya.
 Prinsip kerja mesin bubut


Mesin bubut yang menggunakan sabuk di Hagley Museum
Poros spindel akan memutar benda kerja melalui piringan pembawa sehingga memutar roda gigi pada poros spindel. Melalui roda gigi penghubung, putaran akan disampaikan ke roda gigi poros ulir. Oleh klem berulir, putaran poros ulir tersebut diubah menjadi gerak translasi pada eretan yang membawa pahat. Akibatnya pada benda kerja akan terjadi sayatan yang berbentuk ulir.

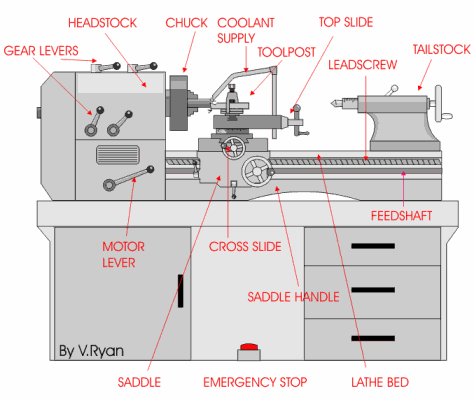

 Bagian-bagian mesin bubut

Mesin bubut terdiri dari meja dan kepala tetap. Di dalam kepala tetap terdapat roda-roda gigi transmisi penukar putaran yang akan memutar poros spindel. Poros spindel akan menmutar benda kerja melalui cekal. Eretan utama akan bergerak sepanjang meja sambil membawa eretan lintang dan eretan atas dan dudukan pahat. Sumber utama dari semua gerakkan tersebut berasal dari motor listrik untuk memutar pulley melalui sabuk.

JENIS-JENIS MESIN BUBUT
  1. Mesin Bubut Universal
  2. Mesin Bubut Khusus
  3. Mesin Bubut Konvensional
  4. Mesin Bubut dengan Komputer (CNC)

Jenis pengerjaan pada mesin bubut antara lain:
* membubut lurus
Pada pembuatan memanjang gerak jalan pahat sejajar dengan poros benda kerja, sedangkan untuk pembubutan yang datar ini pada benda kerja. Dalam pembubutan yang otomatis pahat dapat digeserkan maju dan mundur kearah melintang.
* membubut tirus
Dapat dilakukan dengan 3 cara :

  1. dengan menggeser posisi kepala lepas kearah melintang
  2. denganmenggeser sekian derajat eretan atas (penjepit pahat)
  3. dengan memasang perkakas pembentuk
* membubut eksentris
Bila garis hati dari dua / lebih silinder dari sebuah benda kerja sejajar maka benda kerja itu di sebut eksentris, jarak antara garis-garis hati itu disebut eksentrisitas.
* membubut alur
untuk pengerjaan membubut alur di pergunakan pahat bubut pengalur dan jenisnya ada yang lurus, bengkok, berjenjang ke kanan / ke kiri.
* memotong benda kerja
Pemotongan benda kerja berbentuk batang pada mesin bubut digunakan sebuah pahat pengalur dengan penyayat yang sangat ramping, sebuah benda kerja yang di jepit diantara senter-senter tidak boleh putus karena dapat melentur dan menghimpit pahat.
* mengebor pada mesin bubut
pembuatan lubang senter pada mesin bubut ada 2 cara, yakni benda kerja yang berputar dan senter yang berputar
*  membubut dalam
 Untuk membesarkan lubang yang sudah ada dapat digunakan pahat dalam, caranya tidak jauh berbeda dengan membubut lurus. Pahatnya punya bentuk tersendiri
* membubut profil
Untuk membubut pembulatan pahatnya diasah menurut bentuk profilnya, pahat profil terutama cocok untuk membubut profil pada produk-produk yang pendek, pada umumnya pahat bubut tidak terlalu tebal sehingga umur pemakaiannya pendek.
* mengkartel
Adalah membuat rigi-rigi pada benda kerja dengan gigi kartel yang tersedia. Kartel dipasang pada rumah pahat dan kedudukannya harus setinggi senter. Kerja kartel ini adalah menekan benda kerja bukan menyayat seperti pahat bubut.
* membubut ulir sekrup
Untuk membuat ulir sekrap dengan mesin bubut digunakan pahat khusus yang berbentuk seperti : pahat ulir, segitiga, segi empat, trapesium, bulat dan jenis khusus lainnya. Untuk memeriksa pahat ulir,digunakan mal ulir.

Operasi pada mesin bubut ada beraneka ragam antara lain :

• Pembubutan
• Pengeboran
• Pengerjaan tepi
• Penguliran
• Pembubutan tirus
• Penggurdian
• Meluaskan lubang

a.Pembubutan Silindris
Benda disangga diantara kedua pusatnya. Hal ini ditunjukkan pada gambar :




Gambar 1. Operasi pembubutan : A. Pahat mata tunggal dalam operasi pembubutan B. Memotong tepi.


b.Pengerjaan Tepi (Facing)
Pengerjaan tepi adalah apabila permukaan harus dipotong pada pembubut. Benda kerja biasanya dipegang pada plat muka atau dalam pencekam seperti gambar 2B. Tetapi bisa juga pengerjaan tepi dilakukan dengan benda kerja diantara kedua pusatnya. Karena pemotongan tegak lurus terhadap sumbu putaran maka kereta luncur harus dikunci pada bangku pembubut untuk mencegah gerakan aksial.


c.Pembubutan Tirus
Terdapat beberapa standar ketirusan1 dalam praktek komersial. Penggolongan berikut yang umum digunakan :

1.Tirus Morse, banyak digunakan untuk tangkai gurdi, leher, dan pusat pembubut. Ketirusannya adalah 0,0502 mm/mm (5,02%).
2.Tirus Brown dan Sharp, terutama digunakan dalam memfris spindel mesin : 0,0417 mm/mm (4,166%).
3.Tirus Jarno dan Reed, digunakan oleh beberapa pabrik pembubut dan perlengkapan penggurdi kecil. Semua sistem mempunyai ketirusan 0.05 mm/mm (5,000%),tetapi diameternya berbeda.
4.Pena tirus.
Digunakan sebagai pengunci. Ketirusannya 0,0208 mm/mm (2,083%).


d.Memotong Ulir
Biasanya pembuatan ulir dengan mesin bubut dilakukan apabila hanya sedikit ulir yang harus dibuat atau dibuat bentuk khusus. Bentuk ulir didapatkan dengan menggerinda pahat menjadi bentuk yang sesuai dengan menggunakan gage atau plat pola. Gambar 7. memperlihatkan sebuah pahat untuk memotong ulir -V 60 derjat dan gage yang digunakan untuk memeriksa sudut pahat. Gage ini disebut gage senter sebab juga bisa digunakan sebagai gage penyenter mesin bubut. Pemotong berbentuk khusus bisa juga digunakan untuk memotong ulir.



Gambar 2. Proses Penguliran



Video Untuk Pemula.
